Máquina de corte por chorro de plasma invertido

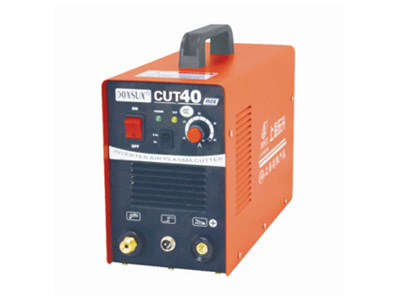

  • CUT40

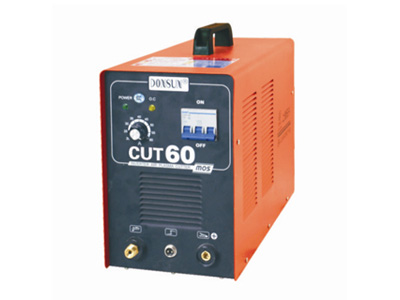

  • CUT60

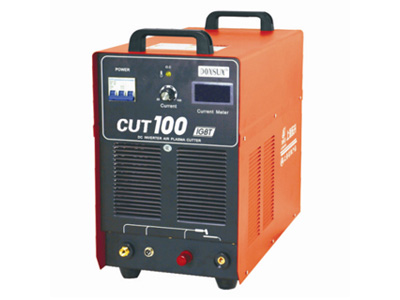

  • CUT100

1. La máquina de corte por chorro de plasma invertido serie CUT utiliza aire comprimido como gas de trabajo. Se utiliza un plasma de alta temperatura y alta velocidad como fuente de calor.

2. Este producto permite que el material de corte sea derretido parcialmente, mientras que simultáneamente sopla el metal derretido con un chorro de flujo de alta velocidad para formar una incisión estrecha.

3. El cortador de plasma inversor producido por Donsun puede cortar objetos de diferentes formas como arcos, líneas rectas, y más. Hace que la incisión sea estrecha y suave.

4. Este tipo de equipo de procesamiento puede realizar un proceso de corte completamente automático trabajando junto con un carro semi-automático, cortador de copia, y cortador CNC.

5. La máquina de corte por chorro de plasma inversor es adecuada para cortar láminas de metal en varias industrias. Por ejemplo, el equipo de corte de plasma de metales se aplica al ensamblaje, procesamiento y corte de láminas en la producción de diferentes equipos como vehículos de motor, automóviles, calderas, maquinaria química, vasijas de presión, maquinaria a tracción, utensilios de cocina, etc.

Características
1. Mediante la adopción de una tecnología de control del ancho de pulso PWM, la máquina de corte por chorro de plasma inversor presenta características de corriente constante excelentes, control de corriente preciso, y alta estabilidad de corte.

2. Zona afectada por el calor pequeña, baja deformación de las piezas, y reducción significante de energía.

3. La máquina de corte por chorro de plasma inversor presenta un peso ligero y es portátil. Por ejemplo, la CUT-40 pesa tan sólo 14 kilos.

4. El producto modelo IGBT CUT-100I puede ofrecer un alto ciclo de trabajo mediante la adopción de una nanotecnología amorfa.

5. La tecnología de corte por plasma ofrece una alta velocidad, incisión estrecha, incisión suave.

6. El modelo CUT-100I/160I adopta un arco de alta frecuencia sin contacto para ofrecer un arqueado instantáneo excelente. Puede cortar cualquier objeto de forma efectiva con óxido y pintura.

7. El uso de un circuito integrado permite al circuito de control controlar un programa de forma fácil y confiable. Con un bajo índice de fallas y mantenimiento conveniente.

Parámetros técnicos

Modelo CUT-40 CUT-60 CUT-80G CUT-100I CUT-160I
Voltaje de potencia de entrada (V) 220V±15% 3 phase 380±15% 3 phase 380±15% 3 phase 380±15% 3 phase 380±15%
Frecuencia (HZ) 50/60 50/60 50/60 50/60 50/60
Corriente de entrada nominal (A) 110V:21.5,220V:30 12 17.2 23 44.2
Voltaje sin carga (V) 230 240 268 268 320
Rango de corriente de entrada (A) 110V:20-30,220V:20-40 20-60 20-80 20-100 20-160
Voltaje de salida nominal (V) 110V:92,220V:96 104 112 120 144
Ciclo de trabajo nominal (%) 60 60 60 60 60
Pérdida sin carga (W) 40 60 60 80 80
Eficiencia (%) 80 85 85 85 85
Factor de potencia 0.73 0.93 0.93 0.93 0.93
Clase de aislamiento F F F F F
Clase de protección IP21 IP21 IP21 IP21 IP21
Presión de aire recomendada 4-5 4.5-5.5 4.5-5.5 4-5 4-6
Forma de arco Intacto Intacto Intacto Intacto Intacto
Grosor máximo de corte(mm) 110V:1-10,220V:1-14 15 1-25 1-40 1-45
Peso(KG) 14 18 25 36.5 60
Dimensiones(mm) 432×204×302 520×260×420 515×263×372 560×370×350 670×337×510
