Soldadora por arco sumergido inversora IGBT

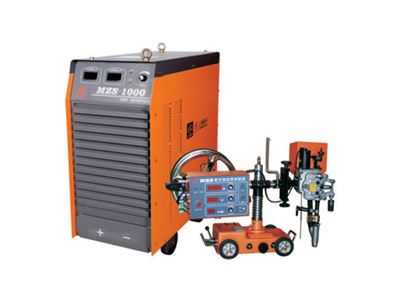

  • MZS-1000

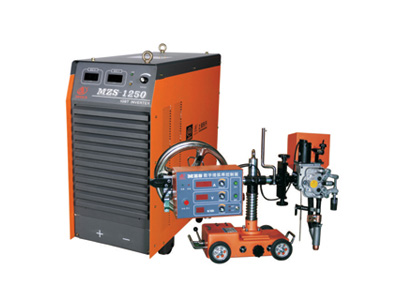

  • MZS-1250

La soldadora por arco sumergido inversora IGTB es un sistema de soldadura integrado. Esta soldadora inversora tiene las siguientes funciones: suministro de energía de soldadura, alimentación de alambre continua, movimiento del arco automático por la soldadura, distribución de flujo en el área de soldadura, control de los parámetros y etapas de soldadura.

Nuestra soldadora por arco sumergido inversora tiene muchas ventajas, como alta productividad, excelente calidad de soldadura, y fuerte resistencia al viento. Es el método de soldadura por arco automática más usada en la producción industrial. Es ampliamente usada en áreas de construcción naval, calderas, contenedores químicos, maquinaria pesada, maquinaria metalúrgica, y fabricación de acero, entre otros campos.

Características
1. La soldadora por arco sumergido inversora adopta un módulo IGBT con una frecuencia inversora de 20KHz. Los componentes principales incluyen un diodo de recuperación rápida, circuito integrado, relé, regulador de corriente y voltaje. Todos son de marcas famosas y de alta confiabilidad.
2. Nuestro diseñador emplea una tecnología inversora de cambio suave. Todos los indicadores técnicos alcanzaron el estándar industrial de marcas famosas internacionales.
3. El control de alimentación de alambre PWM y compensación de voltaje del arco crean una condición de soldadura óptima.
4. Incluso en una temperatura ambiente de 40°C, la soldadora por arco sumergido mantiene su ciclo de trabajo al 100%. Es particularmente adecuada para un funcionamiento de largo plazo en ambientes rigurosos, como el uso bajo altas temperaturas y altas corrientes en la industria pesada.
5. La máquina soldadora sumergida tiene una corriente constante, salida de voltaje constante, y fuente de alimentación multifuncional. Es adecuada para la soldadura de deshechos eléctricos, ranurado de arco de carbono con aire, soldadura por arco sumergido con alambre fino (voltaje constante), y soldadura por arco sumergido con alambre grueso (corriente constante).
6. En el punto de arqueado, el alambre se pone en contacto con la pieza de trabajo, y la alimentación del alambre se detendrá automáticamente. El cabezal de alimentación de alambre no se elevará. La operación será más conveniente.
7. El sistema funciona con casi el 100% del índice de arqueado. La soldadura presenta una fuerte penetración y buen resultado de apariencia.
8. La fuente de alimentación de control inversor sólo requiere de un 80% de la capacidad de entrada de una máquina soldadora convencional. Por eso, la soldadora por arco sumergido tiene un menor consumo de potencia.
9. La máquina pesa un 67% menos que las soldadoras convencionales, y el volumen es un 52% más pequeño. Por eso, la instalación es mucho más fácil.
10. Este equipo de soldadura por arco tiene un circuito de protección y un circuito de arco retractado automático para asegurar una operación segura.

Parámetros

Modelo MZS-630 MZS-1000 MZS-1250
Voltaje de potencia de entrada (V) 3 fase de 380 ± 10% 3 fase de 380 ± 10% 3 fase de 380 ± 10%
Frecuencia (Hz) 50/60 50/60 50/60
Capacidad de entrada nominal (KVA) 31 53 65
Corriente de entrada nominal (A) 52 85 110
Factor de potencia 0.9 0.9 0.9
Rango de corriente de soldadura (A) 20-630 20-1000 20-1250
Voltaje sin carga (V) 76 85 85
Eficiencia (%) 87 87 87
Ciclo de trabajo nominal (%)(40 ℃ ) 100 100 100
Clase de protección IP23 IP23 IP23
Clase de aislamiento F F F
Diámetro adecuado de la barra (mm) 1.6-2.5 2.5-5.0 3.2-6.0
Fuente de alimentación de soldadura ARCS-630 ARCS-1000 ARCS-1250
Tractor
Modelo Tractor-1000
Fuente de potencia combinable MZS-630/1000/1250
Voltaje de corriente de entrada (V) 100 (Voltaje personalizado)
Corriente de soldadura (A) 1000
Diámetro del alambre (mm) 2-6
Velocidad de alimentación del alambre nominal (m/min) 6
Velocidad de soldadura nominal (m/min) 1.5
Altura ajustable del haz (mm) 100
Altura de soldadura ajustable (mm) 100
Ajuste de soldadura horizontal (mm) 70
Ángulo de deflección de la antorcha ± 45°
Ángulo de deflección del cabezal de soldadura ± 45°
Peso de la bobina de alambre (kg) 25
Peso (kg) 65
Dimensiones (mm) 114×49×81
