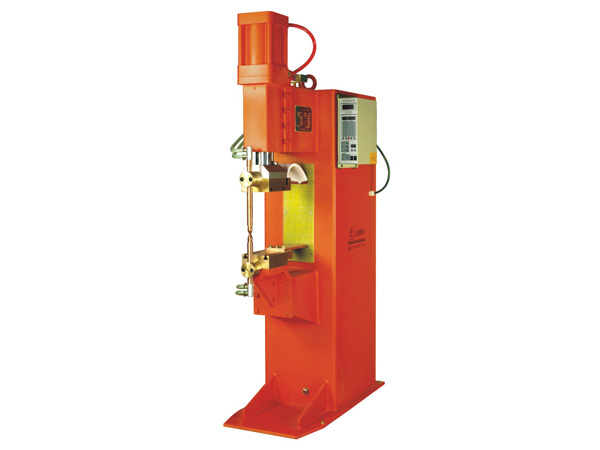

Soldadora por puntos con base transformadora

La soldadora por puntos con base transformadora serie DNT es producida por Donsun para actuar como máquina soldadora de doble propósito por puntos y convexa. Es usada principalmente para soldar acero bajo en carbono, acero inoxidable, y algunos metales no ferrosos. Además, puede realizar la soldadura por proyección de pernos, tuercas y placas.

Nuestro equipo de soldadura es una máquina indispensable usada para soldar piezas en diferentes industrias como vehículos, artículos del hogar, gabinetes metálicos, etc.

Características
1. Esta serie de soldadoras por puntos con base transformadora adopta un mecanismo de presurización directa para brindar un rendimiento sobresaliente y una alta velocidad de soldadura. Su sección de guía adopta un material especial de baja fricción. Se conecta directamente una válvula electro neumática con el cilindro de aire, lo que mejora el índice de RBI y también reduce la pérdida de flujo de aire.
2. Esta serie de soldadora por puntos con base transformadora tiene la función de ajuste de velocidad de presión. Permite que el índice de aumento y disminución sea regulado a gusto. Luego, no sólo puede reducir el ruido e impacto mecánico, sino que también prolonga la duración del cilindro.
3. El tazón del filtro del sistema de circuito de aire de alto rendimiento está diseñado con una cubierta para prevenir que salpiquen fragmentos cuando el tazón está roto. Además, puede ser protegido de impactos externos. Tanto el tazón como la cubierta pueden ser desensamblados y mantenidos fácilmente. La adopción de un método de refrigeración por circulación forzada de ahorro de agua evita el desperdicio de agua, y también reduce enormemente el consumo de agua de refrigeración.
4. La estructura de alta resistencia permite que la soldadora por puntos con base transformadora le da una alta resistencia a descargas y vibraciones. Puede prevenir de forma eficiente que la punta de un electrodo se deslice durante la presurización, para realizar una soldadura de alta calidad y estable.
5. Un conductor secundario adopta un métodos de aislamiento superior para evitar que la acumulación de hierro o accidentes por cortocircuitos de un aislante causados fácilmente en la instalación de base y proceso de soldadura.
6. El circuito principal adopta un tiristor refrigerado por agua y de alta potencia. La potencia de salida es fuerte, estable y altamente confiable.
7. El circuito eléctrico presenta una alta conductividad y baja pérdida de potencia. En la curva de corriente secundaria, la salida superior secundaria del transformador principal adopta una tira de acero de capas múltiples, alta dureza y alta conductividad. Además, utiliza un sistema de conexión en forma de U. Por eso, su duración es mejorada de forma significativa. La salida secundaria inferior adopta un sistema de conexión directo integrado para minimizar la pérdida de potencia.

Parámetros técnicos

Tipo DTN-25 DTN-40 DTN-63 DTN-80 DTN-100 DTN-125
Voltaje de entrada/Frecuencia 380V/50Hz
Capacidad nominal 25KVA 40KVA 63KVA 80KVA 100KVA 125KVA
Corriente de entrada nominal 66A 105A 166A 210A 263A 328A
Ciclo de trabajo nominal 20%
Voltaje de circuito abierto secundario 2~4.13V 2.5~5V 2.97~5.94V 3.52~7.04V 3.66~7.32V 4.32~8.64V
Longitud de extensión del brazo del electrodo 450mm 500mm
Bocina de espaciado 220mm 300mm 350mm
Recorrido de trabajo del electrode superior 100mm
Fuerza máxima del electrodo 3800N 5900N 9700N
Grosor de la soldadura de acero bajo en carbon 2.5+2.5mm 3+3mm 3.5+3.5mm 4+4mm 5+5mm 6+6mm
Presión del aire condensado 0.6Mpa
Flujo del agua de refrigeración 120 I/H 180 I/H 300 I/H 480 I/H
Peso 198kg 260kg 310kg 320kg 500kg 518kg
Dimensiones 920×500×1530(mm) 1020×500×1620(mm) 1100×580×1780(mm) 1120×620×1880(mm)
